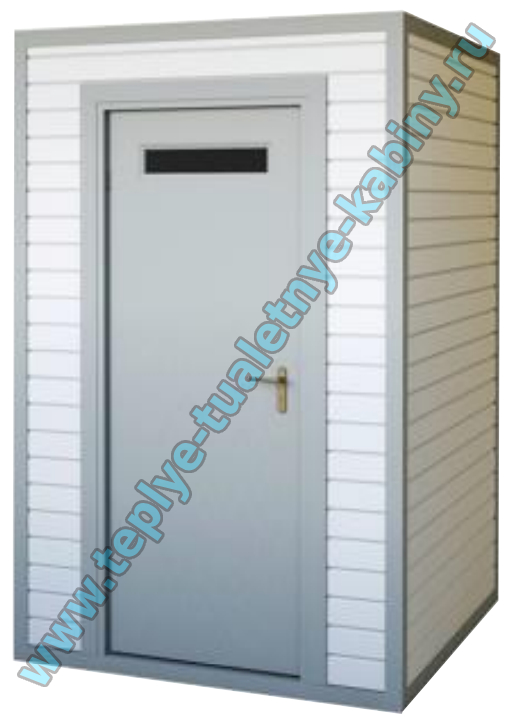

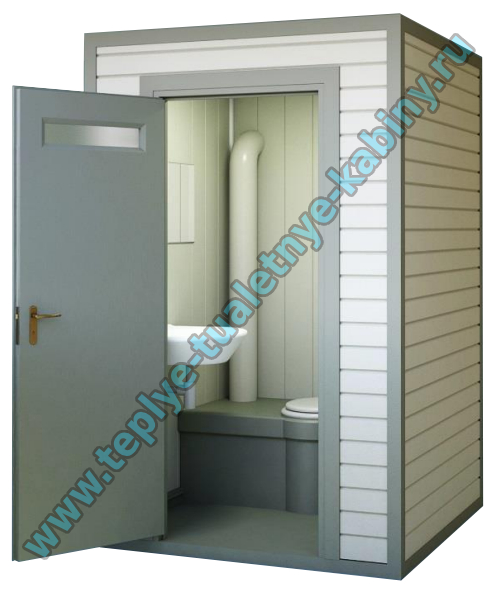

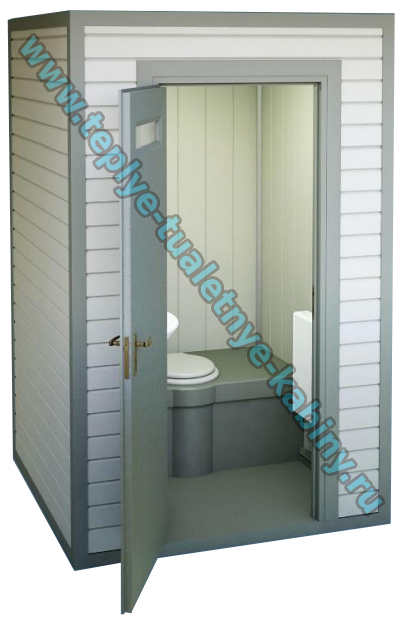

Теплая автономная туалетная кабина НЕФТЯННИК-26 1600х1900х2500

Назначение

Кабина туалетная предназначена для пользования работниками производственных цехов в местах, где не предусмотрены другие варианты решения данного вопроса.

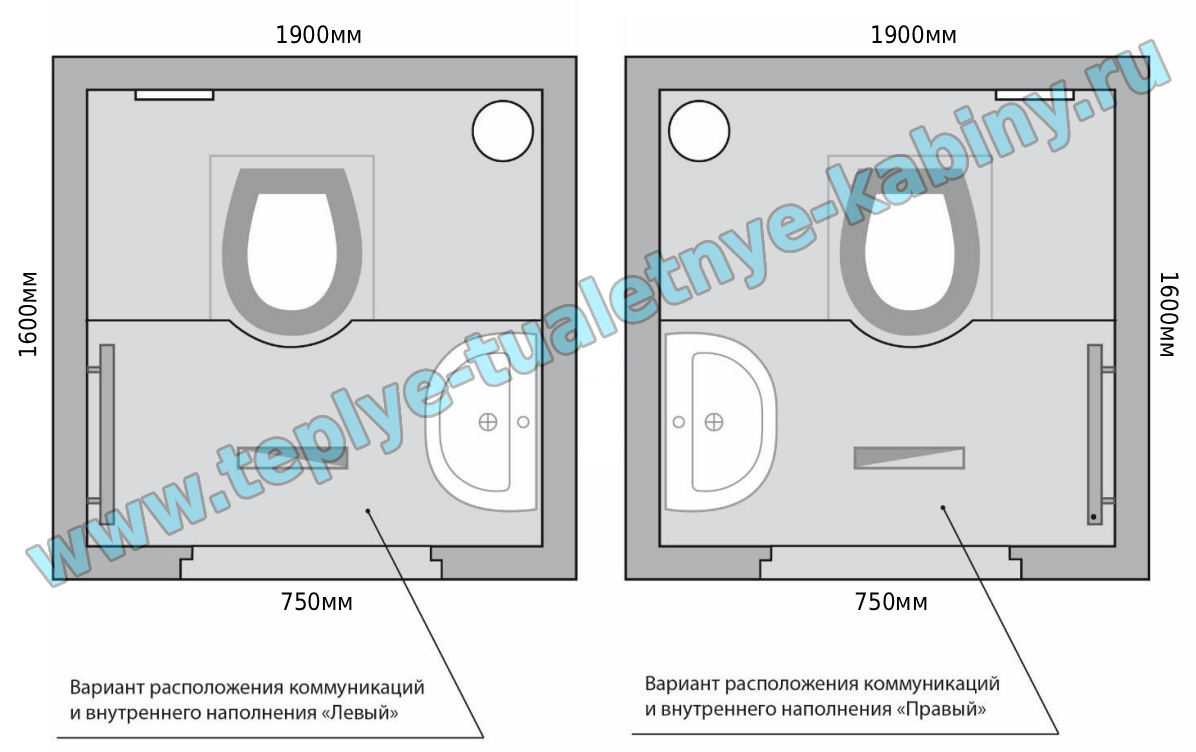

Габаритные размеры

Туалетная кабина (ДхШхВ), мм 1600х1900х2500
Дверной проём (ДхВ), мм 750х1850
Цвет : Белый RAL 9003

Условия эксплуатации

Климатические условия: от -50 до +45°С Ветровой район – IV СНиП 2.01.07-85 Степень огнестойкости кабины - IV

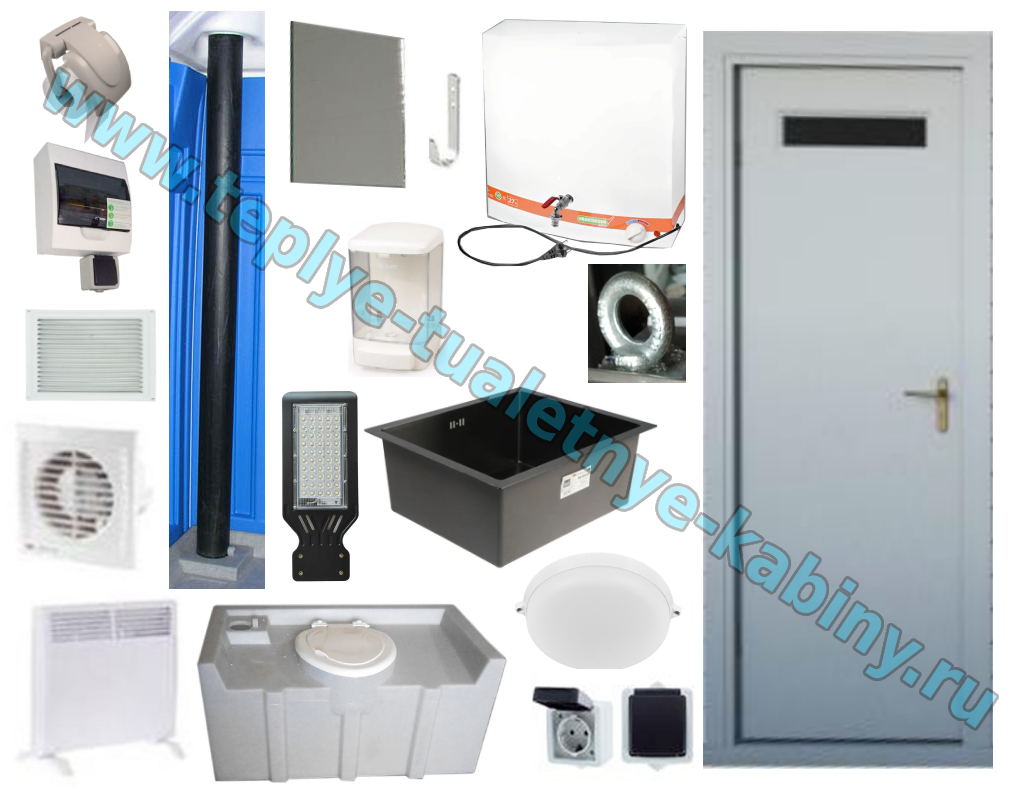

Комплектация

• Умывальник с подогревом воды, на 27 литров, мощностью не менее 1250 Вт - 1 шт;
• Раковина из нержавеющей стали размером 500х430 мм - 1 шт;
• Электроконвектор, мощность 1,0 кВт - 1 шт;
• Крючок для одежды – 2 шт;
• Светильник - 2 шт (светодиодный внутренний и светодиодный уличный);
• Дозатор для жидкого мыла объемом не менее 1 л – 1 шт;
• Зеркало размером 300х400 мм – 1 шт;
• Накопительный бак, емкостью 300 литров с вытяжной трубой – 1 шт;
• Бумагодержатель - 1 шт;
• Доводчик двери – 1 шт;
• Решетка с электровентилятором вытяжным размером 150х150 мм встроенным внутри кабины - 1 шт;
• Автомат защиты – 1 шт.

Основные конструктивные решения и материалы

Конструкция туалетной кабины – из скрытого высокопрочного металлического каркаса, наружной обшивки и кровли. Металлический каркас состоит из стальных уголков, покрытых антикоррозионным составом, собранных на сварке. Крыша плоская. Стеновые панели из сэндвич панелей.

Отделка гидро-паро-изоляцией. Отделка пола офисный линолеум на оцинкованной листовой стали. В качестве теплоизоляции используется базальтовая плита. Дверь металлическая с утеплением и небольшим окном, размером не мене 120х450 мм расположенном в верхней части двери.

Дверная ручка металлическая. Автоматический доводчик двери. Декоративное обрамление внутренней отделки алюминиевыми уголками. Установка выдвижных такелажных скоб для осуществления операции погрузки-разгрузки туалетной кабины. Установка и монтаж полипропиленовых труб для возможности подключения к центральному водоснабжению. Решетка с электровентилятором вытяжным, мощностью не менее 20 Вт.

Инженерное и технологическое оборудование

Теплоснабжение:

Отопление туалетной кабины осуществить настенным электрообогревателем конверторного типа, в количестве одна штука, мощностью 1,0 кВт.

Электроснабжение:

На вводе распределительного щитка, для обеспечения безопасности персонала установить автоматический выключатель на 16 А. Предусмотреть систему заземления. Розеточную сеть 220 В в количестве 2 шт., сеть освещения и сеть питания электровентилятора выполнить отдельными отходящими линиями, трехпроводными с третьей заземляющей жилой питающих кабелей (сечение кабельных линий определить расчетом). Электропроводку выполнить кабелями с медными жилами и оболочкой из несгораемых материалов. Электропроводка должна находится в кабель-канале. Светильник потолочный закрытого типа с матовым остеклением, светодиодный. – мощность определить согласно норм освещенности.

Вентиляция:

Принудительная вытяжная.

Канализация:

Автономная: накопительная емкость, бак-резервуар на 300 литров с вытяжной трубой или под выгребную яму – шамбо

Водоснабжение:

Автономное. Умывальник с раковиной, с подогревом.

Противопожарная защита:

Все металлические и деревянные конструкции обработаны огнезащитным составом. Все разделы по электро - и теплоснабжению, и пожарной сигнализации, выполнить в соответствии с действующими требованиями и правилами ПУЭ и других нормативных документов.
